【Procés de gravat de semiconductors】 L’ànima dels semiconductors ensenya el procés de gravat i la pràctica d’enginyers en problemes de velocitat defectuosos de 0 a 1 （ch1-ch2)

Content

CH1. Estructura vertical transister/CMOS

CH2. Definició i terme del procés de gravat

CH3. L’objectiu del procés de gravat i el concepte de plasma

CH4. Generació i característiques de plasma

CH5.tipus i aplicacions de plasma, principi de secà

CH6 Comprensió i requisits dels mètodes de gravat sec

Ch7. Estructura dels equips de gravat sec

Procés de gravat CH8.Dry

Procés de gravat CH9.WET

CH10. Casos de defectes de gravat i pràctica d’enginyers de gravat



CH1.Transister/CMOS verticalEstructura

Els components d’un transistor MOS estan compostos per quatre terminals: porta, font, desguàs i si_sub.

P-Sub=P-Type (forat) Substrat de silici dopat de baixa concentració

Q-n+ / p +=electrons o forats dopats altament concentrats

N-/p -=dopatge de baixa concentració

STI=PMOS vs. Zona de separació NMOS

PMD o ILD 1=capa d’aïllament abans del metall1 / la capa d’aïllament entre la capa de la porta i la capa metàl·lica1

IMD=aïllament entre metall1 i metal2

USG=aïllament sense cap dopatge de impuresa

ARC (recobriment anti-reflexió)=recobriment anti-reflexió: supressió de reflexió per evitar danys al gràfic de PR durant l'exposició, utilitzant sió

W-cvd=deposició de tungstè (w) per cvd

Tin-cvd=deposició de nitrur de titani (TIN) per CVD

CH2. Definició i terminologia del procés de gravat

Procés de gravat: Definició=El procés d’eliminació local de pel·lícules primes cultivades o dipositades sota el fotoresista segons l’objectiu del procés després del procés de desenvolupament de PR.

Termes relacionats amb el gravat

Etch SKEW=wb (mida de litografia=adi cd)- wa (dimensions gravades=ACI CD)

La diferència entre el CD de la màscara i el CD ADI en el moment de disseny es diu biaix

ADI CD=després de la inspecció del desenvolupament CD

ACI CD=després de la inspecció neta CD

: Els gràfics formats per litografia canvien després de passar pel procés de gravat → Cal tenir en compte a l’hora de dissenyar gràfics!

Sobre gravat i baix

Sobre el gravat=que el gravat és sobrepassat i supera el gruix o la profunditat desitjats → defectes

Undercut=Un fenomen inevitable en el gravat humit és que la zona de gravat és més gran que la zona oberta

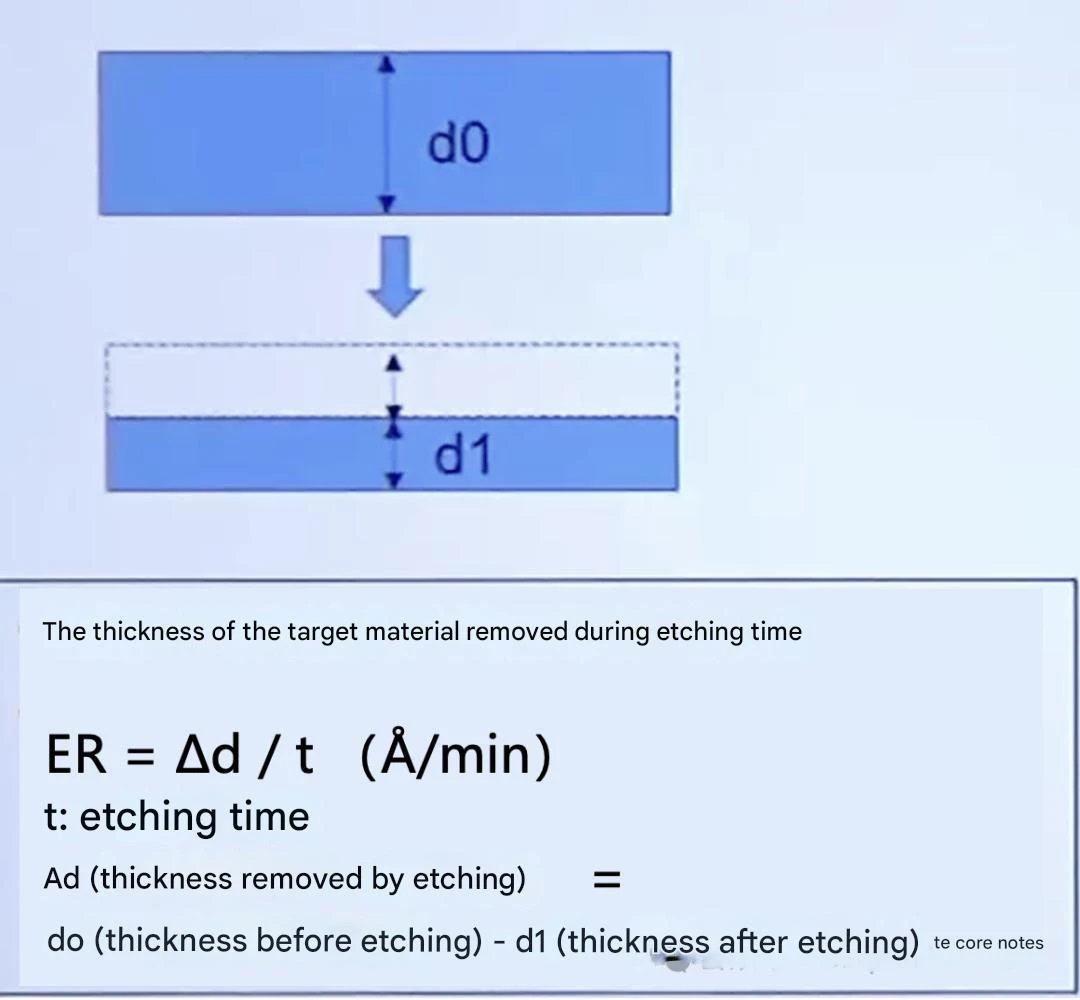

Velocitat de gravat (ER): el gruix del material objectiu que s’ha d’eliminar durant el temps de gravat.

Selectivitat (s): un paràmetre important: la relació de la diferència en la taxa de gravat entre diferents materials o la relació de la taxa de gravat entre el PR i el material

Uniformitat de gravat: extremadament important per als enginyers de gravat: tota la superfície ha de ser gravada uniformement! Es seleccionen aproximadament 9 punts dins i entre hòsties per mesurar el gruix abans i després del gravat → es jutja la repetibilitat del procés per desviació estàndard

Ràtio d’aspecte=alçada (h) / amplada (w) → El valor gran indica la profunditat i el valor reduït indica l’amplada.

• Cobertura de pas

• Cobertura lateral=S1/T, S2/T

• Cobertura inferior=td/t

•=>El valor proper a "1" és ideal.

Efecte de càrrega

Efecte de càrrega micro

= Per a patrons fins, la descàrrega de productes de reacció després del gravat no és suau, donant lloc a un millor efecte de gravat que els patrons amplis.

Es produeix quan el patró és molt fi o el gravat és profund.

=>Solució: utilitzeu la baixa pressió o accelereu el cabal de gas durant el procés de gravat !!

Efecte de càrrega macro

= A causa de la gran àrea de gravat, el subministrament de Etchant és insuficient, donant lloc a un gravat deficient en una àrea àmplia i la diferència de la profunditat de gravat.

=>Solució: inseriu un patró dummy sobre una àrea àmplia per fer que el patró sigui densament format.

EPD (detecció del punt final)

Definició: un mètode utilitzat per determinar si la capa de pel·lícula desitjada s'ha eliminat en el procés de gravat.

Classificació: Espectroscòpia d’emissió òptica (OEs), utilitzant fenòmens d’interferència, control de la tensió i el corrent de les ones de freqüència de ràdio (RF).

Principi: Cada àtom té la seva pròpia longitud d’ona d’emissió específica i presenta colors diferents. Quan gravem diferents materials, el color del plasma canvia, s’utilitzen sensors òptics per detectar aquest canvi i, per tant, determinar el punt final del procés de gravat.
